工業鋁型材對于平面的要求

發布日期：2018-08-23 00:00:00 作者：點擊：0

　　工業鋁型材對于平面的要求

隨著鋁型材技術的發展，對鋁型材的質量要求也越來越高。型材平面的平整度就是要求的質量指標之一。鋁型材平面要求在鋁合金建筑型材標準GB5237中有規定，產品尺寸偏差中的平面間隙就是對平面的要求。

　　平面間隙是指：將25mm長的直尺沿寬度方向靠在型材的凹面上，測量直尺與型材凹面間的最大間隙值(F1)，該值(F1)即為型材任意25mm寬度上的平面間隙;將長度大于型材寬度的直尺靠在型材的凹面上，測量直尺與型材凹面間的最大間隙值(F)，如圖1所示，該值(F1)即為型材在其整個寬度上的平面間隙。

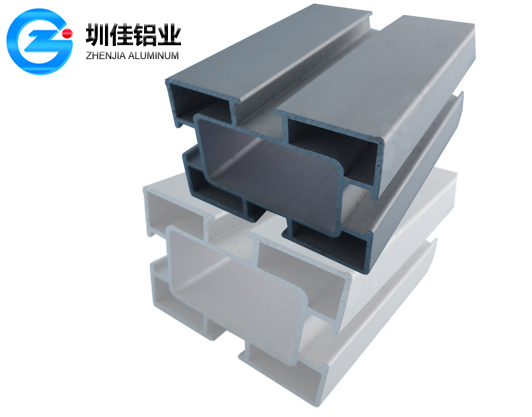

工業鋁型材

　　平面間隙也就是我們通常說的面平不平，間隙值越小越平。而平面間隙的指標是斷面的尺寸要求，而不是形狀(形位)的要求，見圖1。那么整體上的形狀怎么規定的呢?標準中是規定了彎曲度與扭擰度，見圖2、3。圖中的間隙值h、T越小越好，如果是0的話，就是表示沒有任何變形，當然這是理論結果，實際上肯定有變形。那么有沒有描述整體產品的面平不平的專門術語呢，有，那就是平面度。

　　平面度是指基片具有的宏觀凹凸高度相對理想平面的偏差。公差帶是距離為公差值t的兩平行平面之間的區域。見圖4，產品的平面是凹凸不平的，放在基準面上，最低點在基準面上，最高點到基準面距離就是平面度。相對于前面講的平面間隙、彎曲度、扭擰度，通常的理解是平面度就是平面間隙、彎曲度、扭擰度的綜合體現。
